BDII母線槽電氣數據

發布時間:2014.06.13 新聞來源:鎮江市英雄電器有限公司 瀏覽次數:

不同負載下銅排電壓降

電壓降

三相交流系統下電壓降計算

◎V=3I(Rcosφ +Xsinφ) V=線間電壓降 I=負載電流

◎cosφ=功率因數

◎sinφ= (1-cos2φ)

◎R=該電流之交流電阻值(歐姆/米)

◎X=阻抗值(歐姆/米)

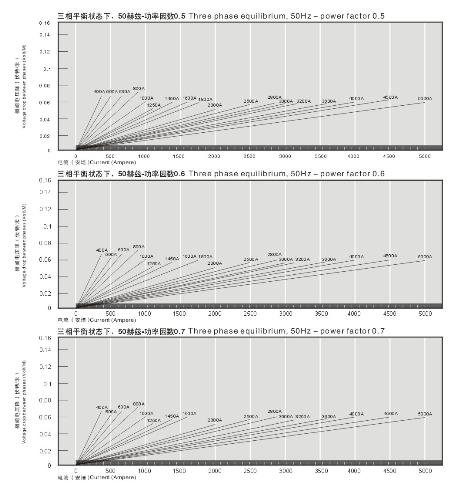

◎MOLFO母線槽在50Hz及負載功率因數為0.5至1.0間,每米電壓降如下圖所示。

銅母線之短時間緊急超負載和溫度上升

技術參數

1、 額定絕緣電壓(V)660

2、 額定工作電壓(V)380

3、 工頻沖擊耐受電壓(V/min)3750

4、 額定工作電流(A)

5、 額定限短路分斷能力IOU(KA)

6、 額定短時耐受電流IOW(KA/S)

母線槽:20、50、65、100

外殼保護導體(PE)特別加線:12、30、39、60

7、 額定峰值短時耐受電流IDK(KA)

8、 防護等級:IP40~IP66

短暫時間緊急超負載和溫度上升

在使用過程中,短暫時性的超負載是十分常見的,只要在不超出其導體的設計上限,是可以允許的。在溫度上升設計

方面,外界溫度為40℃,銅導體的溫升為55℃ 。當母線槽短時間內在額定電流以上的電流下操作時,必須同時考慮其上升的溫度。在附表中便于分別表示了不同額定電流下,超負載、溫度上升與時間之間的關系。

例如:(i)5000安培母線槽,可從零負載開始,在一小時內承受8300安培的電流。

(ii)4000安培之母線槽在3000安培電流之穩定操作下,溫升為43℃

注:使用母線槽時必須同時考慮一些如電壓降和熱膨脹等問題。
